Máy GNSS RTK ComNav Jupiter
Giới thiệu
GIỚI THIỆU MÁY GNSS RTK COMNAV JUPITER

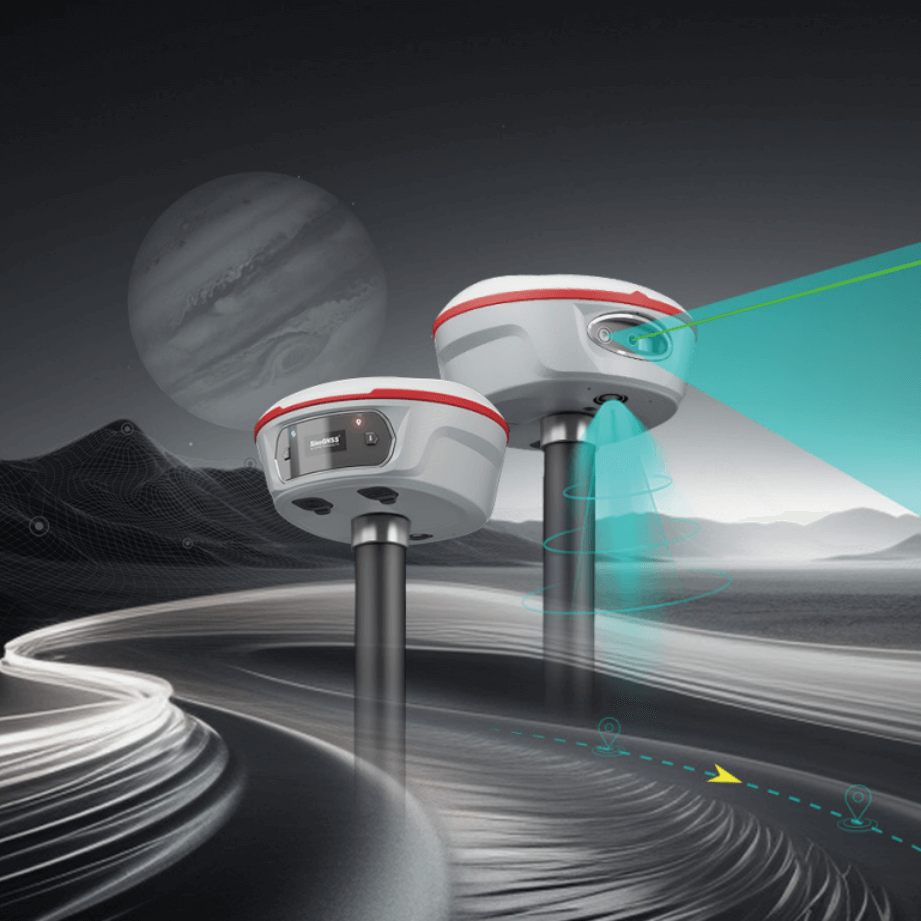

Máy GNSS RTK Jupiter Laser là máy thu GNSS cao cấp tích hợp các công nghệ cao cấp nhất hiện nay như bù ngiêng IMU Auto, Laser và camera kép tiên tiến. Được xây dựng trên công nghệ laser tiên tiến của Universe Series, Jupiter cũng tích hợp công nghệ Camera mới nhất của SinoGNSS. Sự kết hợp này mang đến trải nghiệm khảo sát và đo đạc trực quan ngay cả trong trường hợp các vị trí đo khó tiếp cận, bị chặn tín hiệu hoặc nguy hiểm.

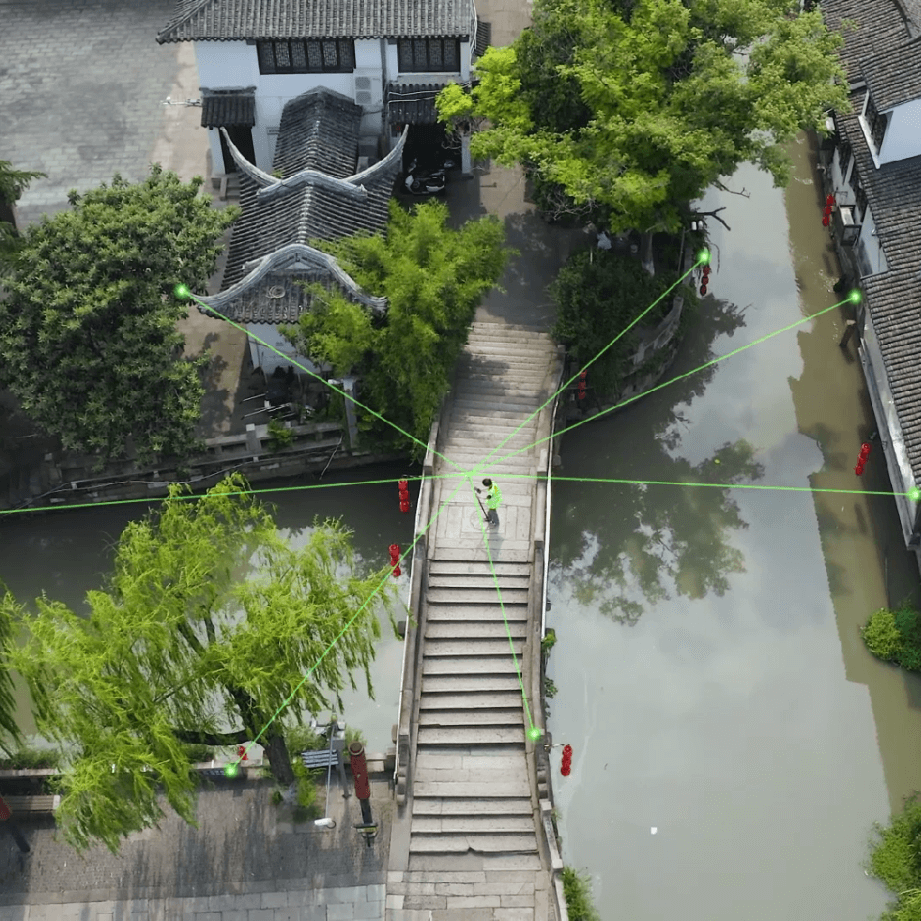

| Tia laser xanh chính xác và camera tích hợp cho phép đo chính xác các điểm xa hoặc khó tiếp cận | Hỗ trợ theo dõi 1668 kênh cho tất cả các chòm sao đang chạy và hiện có |
| Công nghệ camera kép tăng cường khả năng giám sát trực quan với hướng dẫn 3D thời gian thực để vận hành hiệu quả | Auto-IMU cho phép bù nghiêng 120° ở chế độ thông thường, laser và chế độ Video mà không cần khởi tạo thủ công |
| Siêu liên kết dữ liệu hỗ trợ nhiều giao thức và đạt phạm vi 15km với SNLonglink trong điều kiện lý tưởng | Màn hình màu OLED hiển thị trạng thái vệ tinh, nguồn điện và nhiều thông tin khác để dễ dàng theo dõi tại hiện trường |
01
Công nghệ Laser
02
Trang bị Camera kép
03
Siêu liên kết dữ liệu
04
Bù nghiêng tự động IMU
Hiệu xuất
| Số kênh | 1668 |
| Theo dõi vệ tinh | GPS: L1C/A, L1C, L2P, L2C, L5 BDS: B1l, B2l, B3l, B1C, B2a, B2b GLONASS: L1, L2, L3 Galileo: E1, E5a, E5b, E6c, E5 AItBOC QZSS: L1C/A5, L2P L2C, LAC LAC, L15/ L15 PPP :B2b & HAS L-Band |
| Thu nhận tín hiệu ban đầu | <1 giây |
| Khởi động lại | <30 giây |
| Khởi động nóng | <10 giây |
| Độ tin cậy khởi tạo | >99,9% |
| Tốc độ cập nhật dữ liệu | 1Hz, 2Hz, 5Hz, 10Hz, 20Hz |
| Tĩnh và tĩnh nhanh | Ngang 2,5 mm + 0,5 ppm RMS Dọc 5 mm + 0,5 ppm RMS |
| Đo động thời gian thực | Ngang 8mm + 1ppm RMS Dọc 15mm + 1ppm RMS |
| Quan sát tĩnh dài | 3 mm + 0,1 ppm Ngang 3,5 mm + 0,4 ppm Dọc |
| DGPS | ＜0,4m RMS |
| SBAS | Ngang 0,5m RMS Dọc 0,8m RMS |
| Độc lập | 1,5m 3D RMS |
| PPP | Ngang 10cm và Dọc 20cm |
Thông số vật lý
| Kích thước (W × H) | Φ 13,35cm × 6,6cm |
| Cân nặng | 810 kg với pin |
| Mặt trước | Màn hình màu OLED 1,1 inch |
| Nhiệt độ làm việc | -40 °C đến + 65 °C (-40 °F đến 149 °F) |
| Nhiệt độ lưu trữ | -40 °C đến + 85 °C (-40 °F đến 185 °F) |
| Độ ẩm | 100% không ngưng tụ |
| Chống nước & Chống bụi | IP68, được bảo vệ khỏi việc ngâm tạm thời dưới nước ở độ sâu 1m |
| Chống sốc | Được thiết kế để chịu được cú rơi 2m xuống bê tông |
| Điện áp đầu vào | 7,2V |
| Tiêu thụ điện năng | 1,8W |
| Dung lượng pin Li-ion | 6900 mAh |
| Thời gian làm việc | 16h |
| Bộ nhớ trong | 8GB |
| Giao tiếp | Type-C |
Truyền thông
| Cổng nối tiếp | 1 cổng tốc độ Baud lên đến 921.600 bps |
| Modem UHF nâng cao | – Tx/Rx với toàn bộ dải tần số từ 410-470MHz – Công suất phát: 0,5W, 1W, 2W có thể điều chỉnh – Tốc độ truyền trên không: 9600/ 19200/ 11000 có thể điều chỉnh – Phạm vi: 3-15 km – Loại giao thức: hỗ trợ Transparent/TT450S/South/Mac/SNLonglink, tương thích với tất cả các Bộ thu GNSS ComNavTech |
| WIFI | 802.11 a/b/g/n, 5GHz |
| Tốc độ xuất dữ liệu vị trí | 1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 Hz |
| Đèn LED (chỉ báo theo dõi vệ tinh, dữ liệu hiệu chỉnh RTK, trạng thái GPRS và nguồn) | 2 |
| Các nút chức năng cho nguồn và ghi dữ liệu tĩnh | 2 |
| Bluetooth | Giao thức V 4.0, tương thích với hệ điều hành Windows và hệ điều hành Android |
| Bù nghiêng IMU tự động | Độ nghiêng lên đến 120° với độ chính xác 2,5 cm |
| Dữ liệu hiệu chỉnh I/O | RTCM 2.X, 3.X, CMR (chỉ GPS), CMR+ (chỉ GPS) |
| Đầu ra dữ liệu vị trí | ASCII: NMEA-0183 GSV, RMC, HDT, VHD, GGA, GSA, ZDA, VTG, GST; PTNL, PJK; PTNL, AVR; PTNL, GGK Cập nhật nhị phân ComNav lên 20 Hz |
Thông số kỹ thuật
| Laser | |
| Khoảng cách | 50m |
| Độ chính xác (nhiệt độ phòng) | (3-5)mm + 1ppm |
| Tần số đo đạc | Bình thường: 3Hz; Lớn nhất: 5Hz |
| Công suất | 0.9mW~1.5mW |
| Nhiệt độ làm việc | -20℃~+50℃ |
| Nhiệt độ bảo quản | -30℃~+60℃ |
| An toàn Laser | Lớp 3R |
| Bù nghiêng chế độ Laser | ≤3,5cm (phạm vi 5m, Nghiêng ≤60° ở chế độ laser) |
